用途
开关状态指示仪是针对电力开关柜研制开发的一种新型多功能、模 LED 启辉电压（KV）：母线电压×0.08

概述
开关状态指示仪集成了一次回路模拟图、断路器位置、开关状态、接 地闸刀位置、弹簧储能状态、高压带电指示、高压带电闭锁、温湿度 控制及 Rs485 通讯功能等多功能于一体，指示功能可分可合，用户选 用时只要提供一次方案图即可。

技术指标
1、显示器工作电源：AC/DC 220V±10% 50Hz 加热器电源： AC220V±10% 50Hz
2、使用环境：温度 -20～70℃ 相对湿度 ≤95%RH
3、功耗：≤10W
4、抗电强度：外壳与端子间大于 AC2000V
5、绝缘性能：外壳与端子间大于 100MΩ
6、模拟指示说明：断路器状态指示（无源触点输入）：合闸时，合闸 触点闭合，红色模拟条亮；分闸时，分闸触点闭合，绿色模拟条亮 断路器位置指示（无源触点输入）：工作位置触点闭合时，红色垂直 模拟条亮；实验位置触点闭合时，绿色水平模拟条亮 弹簧储能指示（无源触点输入）：触点闭合，红色发光二极管点亮， 表示已储能；触点断开，发光二极管熄灭，表示未储能 接地闸刀位置指示（无源触点输入）： 触点闭合，红色垂直模拟条 亮，表示接地合闸；触点断开，绿色模拟条亮，表示接地断开 注：失电状态下所有的发光指示均不亮，以上接点信号均来自断路器 的辅助接点。
7、高压带电指示部
LED 启辉电压（KV）：母线电压×0.087
闭锁启控电压（KV）：母线电压×0.65
8、温湿度控制部分
传感器路数：两路温度、两路凝露
逻辑关系：当温度≤5 度或湿度≥93%RH 将形成凝露时加热。
断线报警：任何一路加热器发生断线，相应报警指示灯亮，报警输出 接点闭合。
手动加热开关：可处于自动或手动两种状态，通常是在自动状态，此 时温湿度控制逻辑同上，当按下手动加热开关后，则处于手动强制加 热状态，强制加热指示灯点亮。

使用方法
1、按照后面板端子的功能定义接线，接好以后需要校对，再通电。
2、将各开关量输入端短接一下，观看对应功能的指示灯发光是否正 常或熄灭。
3、在自动加热除湿状态下，可以用嘴对传感器哈气，模拟凝露产生 条件，加热指示灯应该亮，同时加热器输出接点闭合（无源接点, 加热器工作电源为交流 220V）。同时在加热器启动的条件下，如 果加热器突然有故障产生，那么对应的加热故障指示灯亮， 相 应的故障报警接点闭合输出。
4、带电指示器的各输入端分别接入对应的高压带电传感器，高电压 实验时，带电指示灯亮，闭锁有效；高压断开后，带电指示灯灭， 闭锁解除，并输出一副常闭接点，相应闭锁解除指示的绿灯亮。 订货时，除了提供仪表型号外，用户还应提供传感器引线长度尺 寸。

安装方式及接线
1、开关状态指示仪的安装

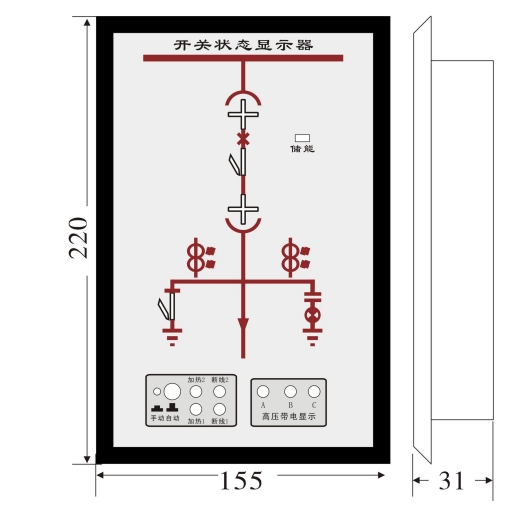

外形尺寸：220 ×155×31
安装方式：面板式安装
开孔尺寸：197×132（mm）

背后端子接线图（接线图以最终确认为准）

售后服务
服务核心 ------- 诚有所致，勤有所得
服务概念 ------- 速度 品质 责任心
      1、本公司对售出产品，质保一年，终身维修。
      2、凡在一年质保期内，产品在正常使用情况下有损坏者，我公 司负责免费维修，或按用户要求更换。
      3、超过保修期维修只收取成本费用。
      4、对用户的服务需求，售后服务响应时间为 12 小时。
      5、售后服务热线： 传真：
      6、定期对服务状况和用户意见作总结分析，进行服务评审，积 累经验，以便更好地满足用户需求。

产品订购
用户根据需求，须在订货单中注明以下事项： 产品型号、数量（型号参考型号命名方式示意图）
