一、产品概述
DL5153-2014大型火电厂厂用电设计技术规程8.2.3的第2条及8.7.1的第2条低压馈线及100KW以下电动机由相间短路保护兼作单相接地保护，当灵敏度不能满足时应另加装接地短路保护。由于灵敏度难于判断，且控制投资需要，多数未加装零序保护。运行后出现了下级母线馈线或电机单相接地，上级母线馈线零序保护越级跳闸的故障现象。
由于近几年电厂低压供电越级跳闸问题越来越多，导致锅炉用水、排放不达标，甚至会造成非计划停机事故，影响电厂发电的连续性，对电厂的连续运行带来不利影响。
KTXD-IM500X相地短路在线监测保护装置适用于电厂、煤炭、钢铁、纺织等400V TN系统，可解决MCC线路经过渡电阻接地、塑壳开关和热继电器不动作，造成PC越级跳闸引发大面积失电问题。相地短路在线监测保护装置通过不间断地监测各回路的零序CT电流,满足条件后先报警后跳闸，切断供电故障线路，以保护设备，避免越级跳闸停电造成巨大的经济损失。

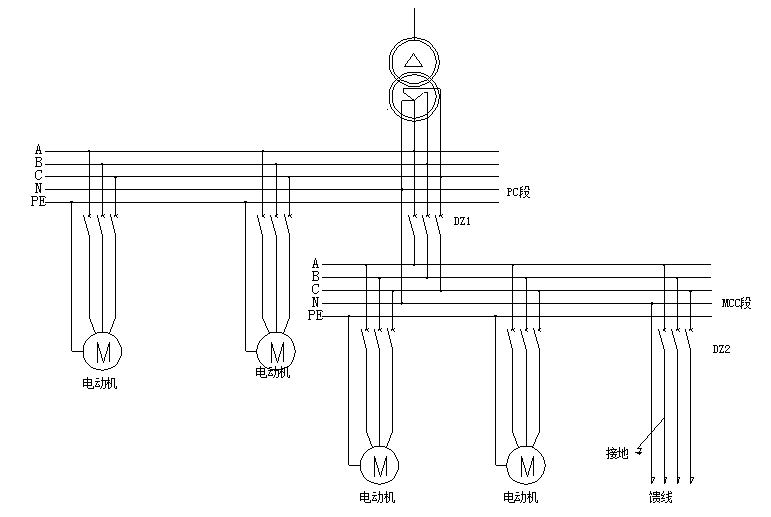

MCC下DZ2线路接地后，DZ2过流拒动，导致DZ1零序保护越级跳闸使MCC整段失电。
已运行电厂通常根据《DL1502-2016厂用电继电保护整定计算导则》第9.2.3.1处理，直接接地系统接地保护整定计算方法如下：
1） 按躲过馈线最大负荷的不平衡电流计算。
2） 与下级的配合：下一级有零序保护时，按与零序保护最大动作电流配合；无零序保护时，按与相电流保护最大动作电流配合（单相接地时不会越级跳闸）。
当下级无零序保护，发生单相经过渡电阻接地时，本级短延时（过流保护）及上级的零序保护存在不动作的情况，有电气火灾风险。
二、功能特点
1.实时监控：实时显示被监测线路的零序电流，有助于检修人员精确判断系统绝缘状况，并做检修计划。
2.二级预警三级跳闸功能：支持两级预警，系统检测到接地电流超过预警定值时，发出警报，并自动延时后调整到下级定值，直至跳闸切除故障线路或电动机；可根据现场工况设定相应的第三级脱扣动作时间和跳闸整定值，躲过启动不平衡电流，并配合上级零序保护，以防止越级跳闸引发大面积停电。也可以选择只报警不跳闸。
3.高灵敏度小尺寸零序电流互感器：为了便于零序电流互感器安装，本公司的智能漏电互感器采用“超微晶铁芯”和“零磁通技术”自动补偿设计，使互感器始终处于理想的“零磁通”工作状态，最大限度的提高了互感器的灵敏度并减小了互感器的外形尺寸。

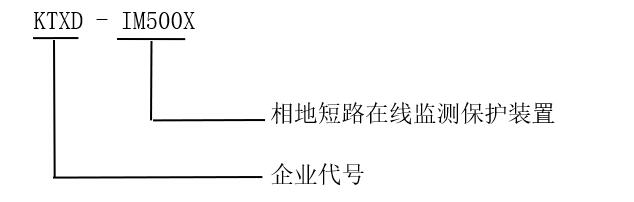

三、型号及参数
1. 工作电源：AC/DC220V±20%
2. 报警跳闸：常开触点，容量DC250V，1A
3. 面板显示：大屏幕液晶显示，界面友好，操作直观方便。
4. 电压等级：0.4kV
5. 监控容量：最多可同时在线监测9路
6. 输入电流：5～120mA
7. 精 度：2%
8. 接地预警：5～100A，5～100A可整定
9. 接地跳闸：5～100A，5～100A（可投退、可整定）
10. 历史记录：可存储100条记录，掉电不丢失
11. 数据传输：采用RS485总线，MODBUS-RTU通讯协议
12. 工作环境：温度：－10℃～50℃；相对湿度：≤90％
13. 安装方式：嵌入式
