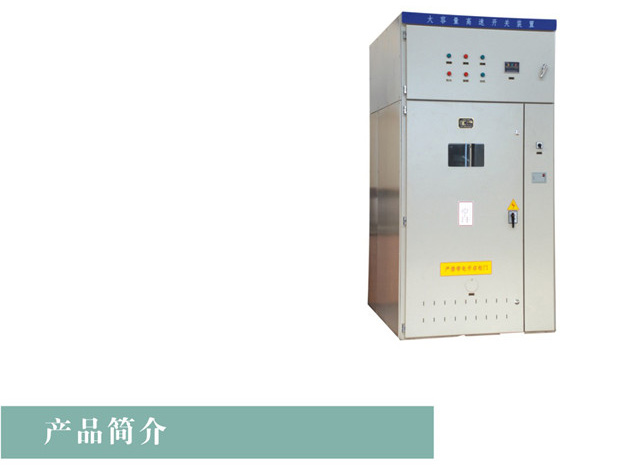

KTSR大容量高速开关装置主要用在发电厂和变电站，大幅度限制短路电流，防止发电机、变电器等主要电气设备在短路电流的冲击下产生绕组变形而损坏，避免灾难性事故的发生；同时它还可改进电力系统的运行方式，进一步提高电能的质量及供电的可靠性。

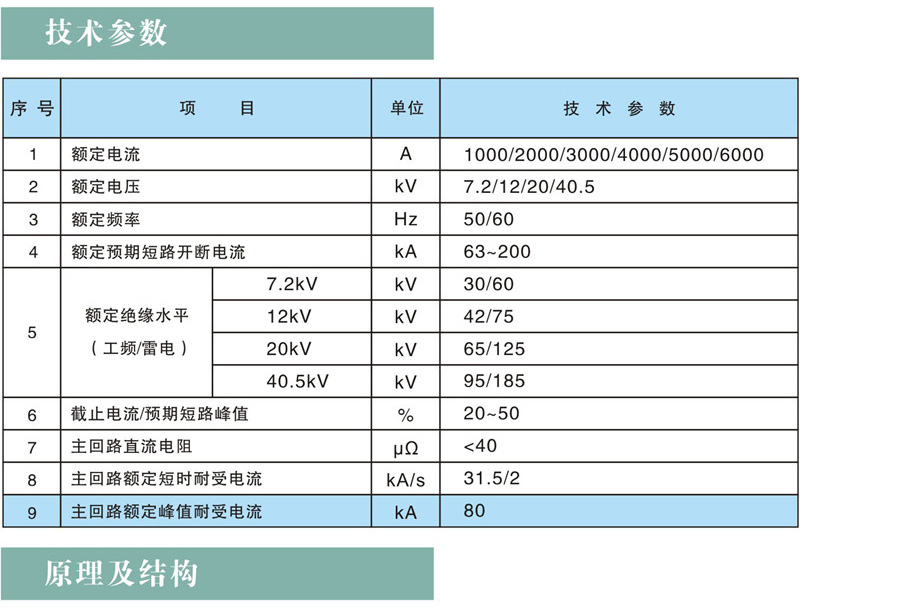

        目前KTSR高速开关装置的额定电压为6～35kV，额定电流为1～6kA。其具有开断预期值为100~ 200kA短路电流的能力，可将实际短路电流限制到预期短路电流值的20~ 50%，且开断时间仅为3ms之内，从而免除了巨大短路电流对主电力设备造成的灾难冲击和损坏，可解决长期困扰电力系统和大电力用户的诸多难题。该产品可用于电力、冶金、化工、水泥、核聚变及航船等用户，防止因供电系统短路而引发的灾难性后果。该产品在我国的多个省市已投入运行，多次成功地开断了短路电流，避免了短路电流对设备造成的冲击。

        正常运行时，电流从KTSR中流过，在系统发生短路故故障时，KTSR快速分断，将故障电流3ms内切除。具体过程如下：

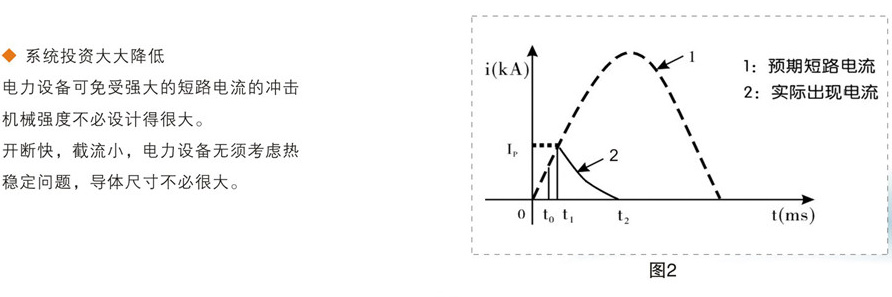

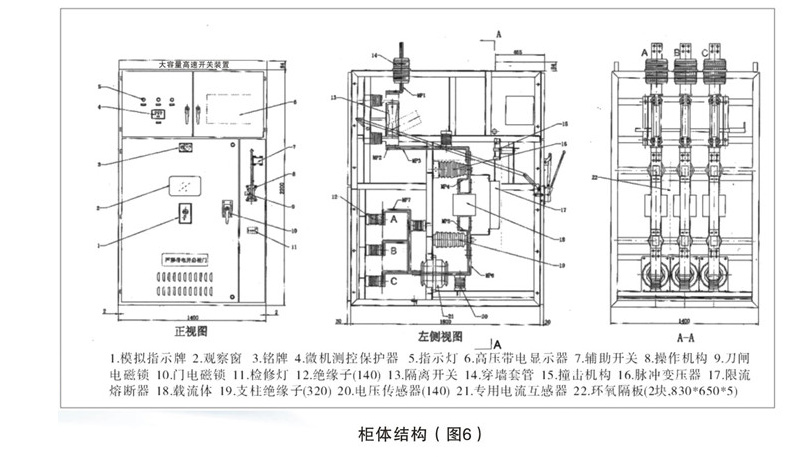

        图6中载流体1 8和限流熔断器1 7在电气上是并联的，由于前者电阻为微欧级，后者电阻为毫欧级，故正常运行情况下，电流几乎全部流过载体1 8。当系统发生短路时，专用电流互感器21将短路电流信号传输到微机测控保护器4，由微机测控保护器4进行信号的分析和处理。若短路电流信号超过整定值，微机测控保护器4将发出电脉冲信号，经过脉冲变压器16，触发载流体18内的火工部件，使载体18在二百微秒内断开，在其断口开断的过程中，故障电流转移到限流熔断器1 7中，由限流熔断器1 7最后开断短路电流，切除故障点。各部分的动作时序如图2所示：

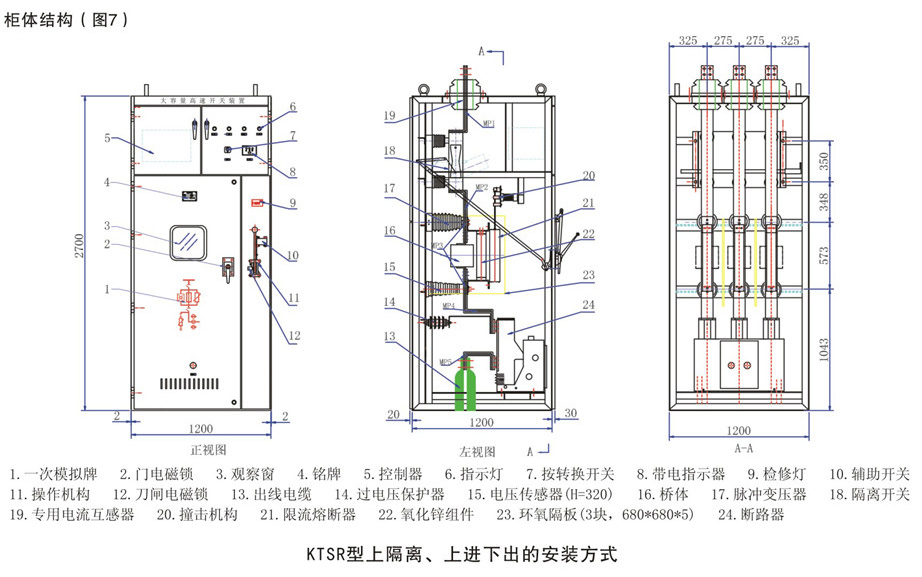

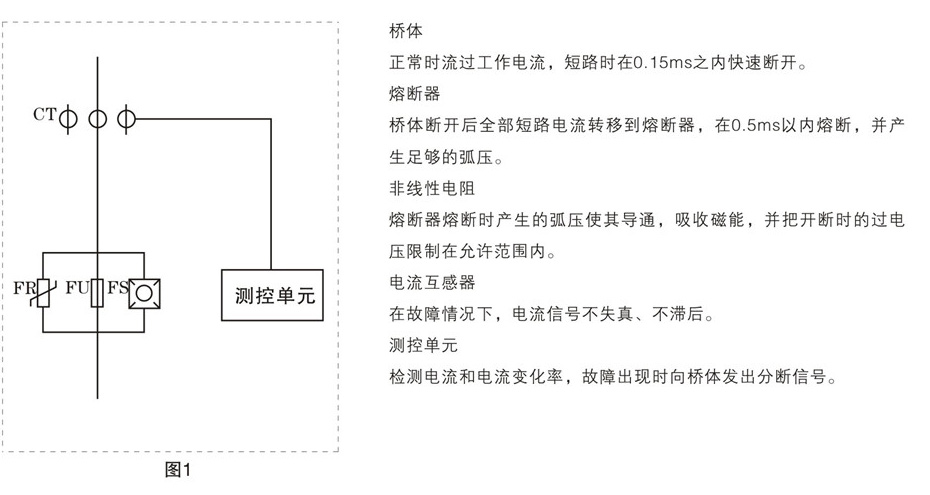

KTSR系列高速开关装置是一种具有较强开断短路电流能力的高速开关，能够在发生短路故障后、在短路电流瞬时值还远未上升到峰值之前的约1/4个工频半波前后开始动作限流，在一个半波的时间内将短路电流完全开断，从而起到限制短路电流、保护电力主设备的作用。该产品由载流体、限流熔断器、电流互感器、脉冲变压器及微机测控保护器等主要元件组成，其结构图如下所示



包装、运输及储存
    1一般采用木箱包装，柜体底座固定在包装箱底板上；
    2不宜在三级以下公路上长距离运输，必要时可拆包装；
    3长期不用时，应储存在干燥，通风的仓库内；
    4运输过程中载体应避免碰撞、受潮及爆晒；
技术服务
    本公司可根据用户要求，调整KTSR装置柜体尺寸、进出线方式等，来满足用户现场条件。同时还可应用户要求，派工程技术人员到现场进行产品介绍，现场勘测、指导安装与调试以及人员培训。
订货须知
    1用户应提供系统电气主接线图，接八系统的短路阻抗（或短路容量）、系统运行方式、系统中最大配电变压器容量和最大电动机功率以及系统中最小的断路器开断电流。
    2用户应提供系统中发电机参数(P、Cos。、×d”)、变压器参数(s、Ud)、电抗器(U、I、Xd)。

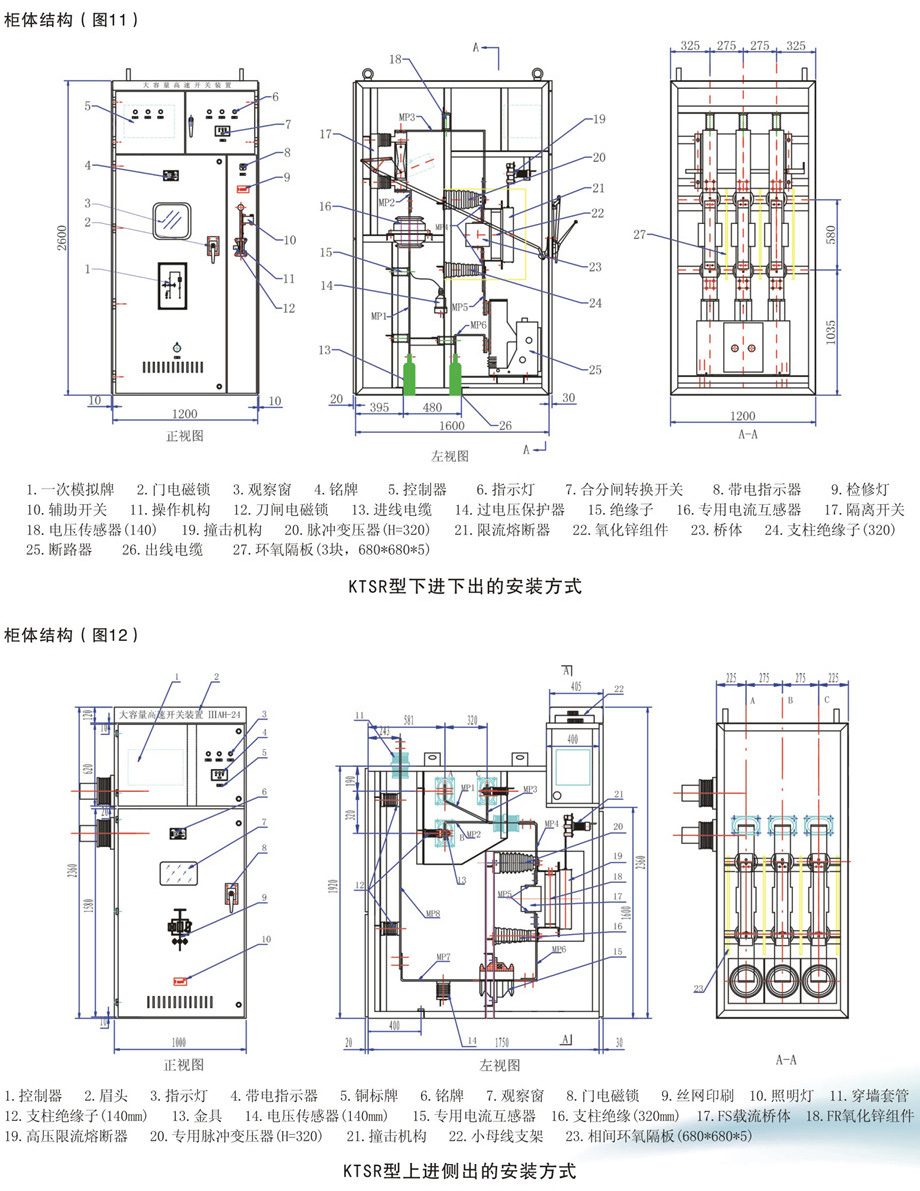

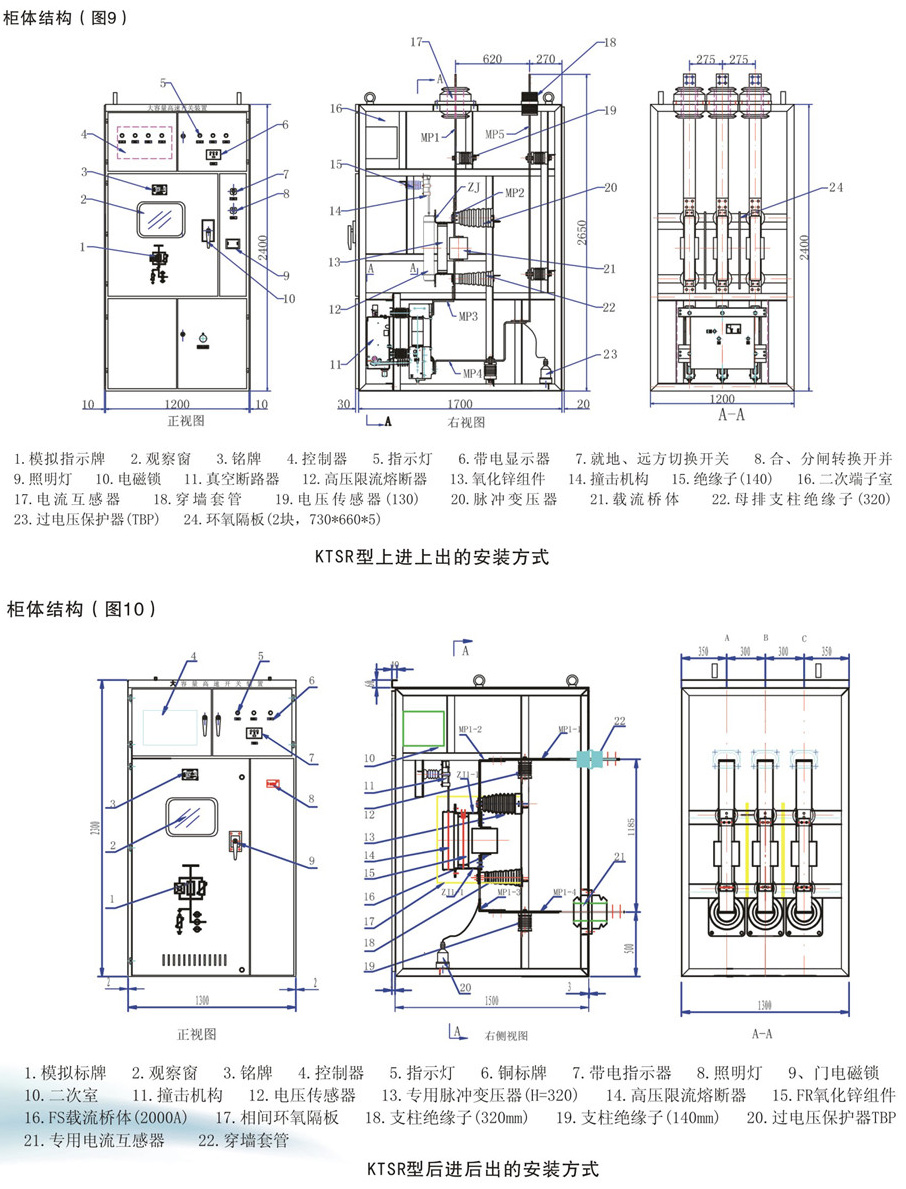

    3应提供本装置的柜体安装位置（单独放置或别的柜体拼柜）和进出线方式（上进上出、上进下出、上进后出、后进后出、上进侧下出以及侧下进侧上出等）。
