公司以个性化设计、提供整体技术议案，为客户量身订制品质卓越产品为宗旨。用户可根据电网环境需要选择KTXH、KTXH-D、KTXH-G筹型号。
KTXH数码消弧及PT柜（以下简称数码消弧柜）适用于3～35kV_相非直接接地电力系统中，用来对各类过电压的限制，以提高电网运行的安全性和供电可靠性。
数码消弧柜适用于3—35kV中压电力系统。
数码消弧柜适用于中性点不接地、中性点经消弧线圈接地的电力系统。
数码消弧柜适用于电缆线路为主的电网，电缆与架空线路的混合电网以及架空线路为主的电网。

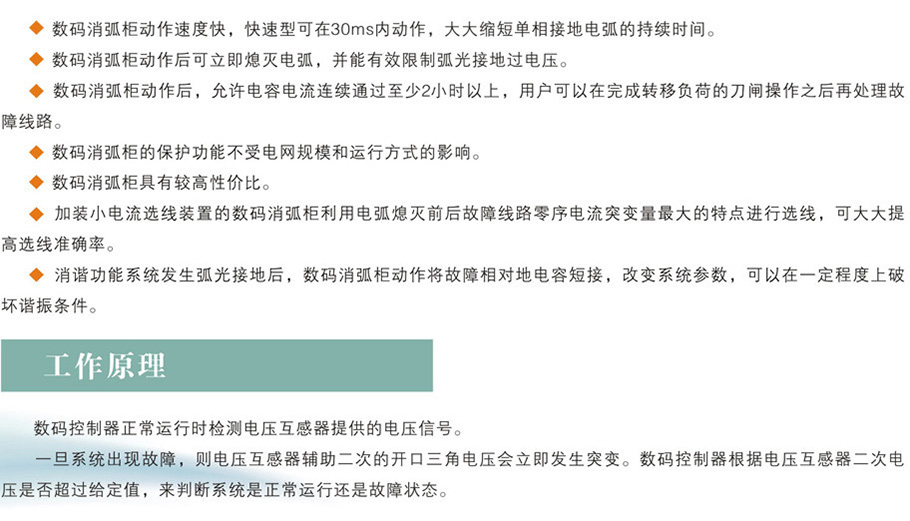

数码消弧柜消弧功能 当系统发生单相弧光接地故障时，数码消弧柜能在30ms内投入故障相的真空接触器，故障相电压降到零，故障点的电弧随之熄灭，数码消弧柜发出动作信号。
若用于架空线路，可设定经4—5s真空接触器自动断开。如为瞬时性故障，则系统恢复正常运行；如为永久性故障，真空接触器再次投入并不再断开，起到永久限制过电压的作用。对于此种用途订货时需作说明。
当系统故障线路切除后，需人工通过复位按钮或远方控制使数码消弧柜自动恢复正常状态。
高压限流熔断器功能 由于各种原因造成的数码消弧柜动作后通过数码消弧柜两相接地短路时，高压限流熔哳器在1～2ms内将数码消弧柜内的接地点快速切除，防止发生两相短路的后果，不会影响系统正常运行。
金属接地和PT断线报警功能 当系统发生单相金属性接地时，数码消弧柜发生金属性接地报警信号，并显示故障相别。当电压互感器熔断器熔断时，数码消弧柜发出PT断线报警信号，并显示故障相别。
过电压保护功能 当系统发生内部过电压和大气过电压，由KTSG将过电压限制到设备绝缘允许的水平。系统发生单相弧光接地故障时，数码消弧柜动作后可将非故障相的弧光接地过电压限制到线电压的安全水平。
PT柜功能 数码消弧柜中的电压互感器，可以向其他指示仪表和继电保护装置等提供二次电压信号。
数据远传功能 数码消弧柜配置了RS485接口，可以通过总线实现数据远传。
事故追忆功能 数码消弧柜可以记录20次故障事件发生的时间、装置动作状态和相关事故参数。
开关状态显控装置具有一次模拟图、带电显示，分合闸状态指示、接地开关指示、储能指示、手车位置指示、语音防误提示、温湿度数值显示、RS485远程通讯接口等多项功能。
数码消弧柜还可以加装一次消谐、二次微机消谐装置，以限制谐振过电压。
数码消弧柜可以加装本公司专门设计的基于最大增量法原理的小电流选线装置．实现自动选线功能。用电弧熄灭前后只有故障线路零序电流变化最大的原理来判断故障线路，可以克服常规选线装置存在的不足，使弧光接地时的选线准确率大大提高。

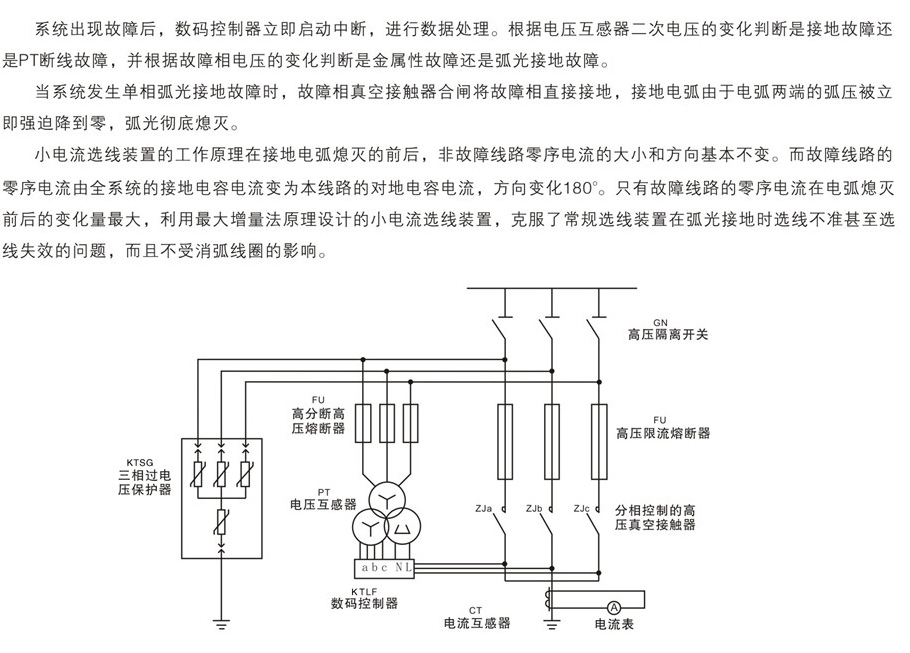

数码消弧柜为固定式开关柜，外型尺寸可根据用户要求加工，数码消弧柜结构如装置结构图所示。对6kV、lOkV的柜体，考虑用户检修方便，宽度一般不小于lOOOmm，对于35kV柜体，宽度一般不小于1800mm：深度和高度可以与其并柜的柜体保持一致。
电压互感器PT
PT为数码控制器提供被保护系统的二次电压和辅助二次电压信号。

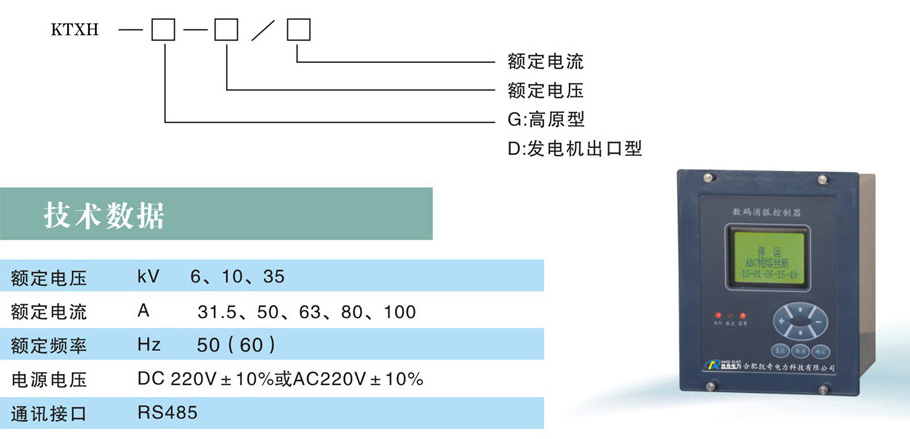

数码控制器KTXH
KTXH根据电压互感器提供的信号，判断故障类别（PT断线、金属接地、弧光接地）和相别，向控制室或上位机发出故障信号。当发生弧光接地时快速型可在26ms内向故障相真空接触器发出动作命令。
交流真空接触器ZJ
ZJ在接到KTXH的动作命令后立即完成合闸动作，使弧光接地故障快速转化为金属性接地。
大容量组合式过电压保护器KTSG
KTSG将相对地和相与相之间的各种过电压限制在设备绝缘允许的范围以内。
高压隔离开关GN
GN用来控制数码消弧柜的投运和退出，在数码消弧柜需要检修或调试时，与系统隔离并形成明显的断开点。
高压限流熔断器FU
肖数码消弧柜动作后由于其他各种原因接地导致通过数码消弧柜两相接地线路，FU可在1—2ms之内快速退出数码消弧柜内的接地，避免造成两相短路的后果。
电流互感器LH和接地电流表
在数码消弧柜动作后，通过接地电流表可较准确地读出系统的单相接地电容电流。
